Line 6 updateprocedure voor draadloze systemen van RF1 naar RF2

woensdag 29 februari 2012

Line 6 heeft een speciale updateprocedure uitgebracht voor verschillende microfoonsystemen die volgens de RF1 procedure werken. Dit komt omdat Line 6 momenteel nieuwe producten uitlevert die werken volgens een RF2 protocol, beide systemen werken helaas niet met elkaar samen. Gelukkig heeft Line 6 een uitgebreide updateprocedure uitgebracht, waardoor u RF1 systemen eenvoudig kunt updaten naar RF2 versies en vice versa indien gewenst.

Dit biedt als voordeel dat een iets ouder systeem zoals een Line 6 XD V70 met een eenvoudige handeling kan worden aangepast naar een RF 2 systeem. U hoeft dus geen microfoons te verkopen als u XD V70 en XD V75 systemen wilt laten samenwerken.

Hoe werkt een RF1 systeem?
Het Line 6 RF1 systeem werkt door middel van analoge naar digitale conversie en vice versa. Het audiosignaal dat de microfoon oppikt, wordt van analoog naar digitaal vertaald door een 24-bits converter. Zo ontstaat een signaal dat puur uit digitale data bestaat. Door middel van de ingebouwde microfoon modelling is het mogelijk deze digitale informatie enigszins aan te passen. Het 24-bits signaal wordt vervolgens naar een 4x 6 bit formaat geconverteerd en verzonden over vier frequenties, binnen 1 channel. Hierdoor is de kans op eventuele drop-outs behoorlijk laag. Eenmaal aangekomen bij de ontvanger wordt het signaal weer terug geconverteerd van een digitaal naar een analoog signaal. Dit gebeurt echter zonder enige vorm van compressie, waardoor de meest optimale audiokwaliteit en dynamiek van het signaal behouden blijft.

Hoe werkt een RF2 systeem?
Het RF2 systeem is ongeveer gelijk aan het RF1 systeem, maar heeft enkele verschillen. Het enige nadeel van het RF1 systeem is dat er een hogere latency aanwezig is, namelijk <4 ms. Dit is niet direct merkbaar, maar wanneer meerdere systemen tegelijk gebruikt worden kan de gezamenlijke latency zich 'ophopen' en een hoorbare vertraging opleveren.

Het RF2 systeem heeft een latency die bijna gehalveerd is, namelijk <2.9 ms. Dit betekent dat de latency flink verminderd wordt als meerdere systemen tegelijk gebruikt worden. Voornamelijk bij digitale mixers is het verschil goed te merken.

Het protocol werkt daarnaast iets anders dan een RF1 systeem. Na de 24-bits digitale conversie van het analoge signaal, wordt de data opgesplitst in 2x 12 bits signalen. Hierdoor is het signaal sterker, maar worden er minder frequenties gebruikt.

Verder zorgt het RF2 systeem er voor dat 14 channels tegelijk gebruikt kunnen worden, ten opzichte van de 12 channels van het RF1 systeem.

Het updaten van uw draadloze systemen
Om te zorgen dat iedereen eenvoudig de microfoonsystemen kan updaten, heeft Line 6 een uitgebreide how-to gemaakt, waar stapsgewijs uitgelegd wordt welke handelingen u uit dient te voeren om de ontvangers, handhelds en beltpacks te updaten.

De update van RF1 naar RF2 is geschikt voor:
- Line 6 XD V30
- Line 6 XD V70
- Line 6 Relay G30
- Line 6 Relay G50
- Line 6 Relay G90

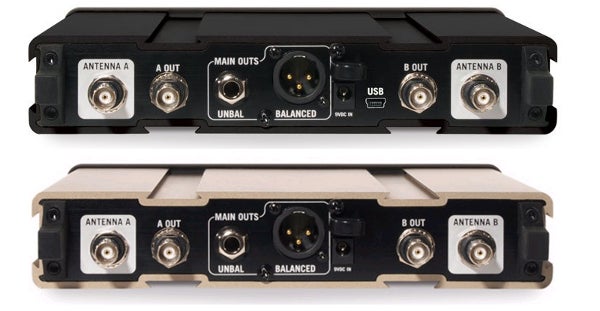

Een XD V75 systeem wordt direct via USB aangesloten op uw laptop of desktop computer, een XD V70 systeem wordt via een XD V75 systeem aangesloten door middel van data-communicatie via een 6.35mm stereo TRS jackplug.
