NAMM 2015: Audio Technica System 10 PRO

vrijdag 23 januari 2015 door Stefan | Bax Music

Audio Technica staat bekend om zijn hoofdtelefoons en microfoons. Maar ook in draadloze systemen zijn ze erg goed te noemen. Zo komen ze nu met het vooruitstrevende System 10 systeem. Dit systeem bestaat uit een modulair centraal ontvangst-chassis, waar ontvangst-modules (wij noemen ze voor het gemak cartridges) ingeplugd kunnen worden.

System 10 PRO principe

Het bijzondere System 10 PRO principe is ideaal voor vaste, maar ook mobiele installaties. Het zorgt er namelijk voor dat er een hoop twijfel en paniek wordt weggenomen door problemen met zichtlijnen en mogelijke storingen. System 10 PRO werkt sowieso op de 2.4 GHz band en scant continu de ruimte op beschikbare kanalen.

Modulaire opzet System 10 PRO

System 10 Pro is modulair opgebouwd. Hierdoor is het niet alleen makkelijk onderling te combineren, maar dat biedt ook een hoop voordelen. Daarom leggen we dit u graag even uit. Elk systeem dat verkrijgbaar is als geheel product, bestaat uit 1 ontvangst-chassis met 2 ontvangst-cartridges. De zendersystemen die hier bij horen variëren, dit kan zowel een handheld als een beltpacksysteem zijn.

Maar nu komt het mooie. De ontvangers kunnen losgekoppeld worden van de chassis-ontvanger. Hierdoor wordt meer bewegingsvrijheid en signaalstabiliteit mogelijk gemaakt. Want, de ontvangst-cartridges kunnen zo een stuk makkelijker in de zichtlijn van de gebruikte microfoon of beltpack geplaatst worden. Met een simpele CAT5 netwerkkabel legt u de link tussen een ontvangst-cartridge en het ontvangst-chassis.

Dit is ideaal voor installatiesystemen, omdat u nu de ontvangst-chassisdelen in een afgesloten ruimte kunt plaatsen, zonder hinder te ondervinden van deuren, muren en soortgelijke storingsfactoren. Bij verenigingsgebouwen of vergaderzalen is het namelijk mogelijk om de ontvangst-cartridges bijvoorbeeld in het systeemplafond te monteren, of tegen de muur in een hoek van de kamer. Zo creëert u een stabiele zender-ontvanger setup, met installatievrijheid voor de ontvangstcartridges. Bij mobiele setups zou u ze in een trussconstructie of op een licht- of luidsprekerstatief kunnen monteren. Zo combineert u de bewegingsvrijheid van een draadloos microfoonsysteem met de stabiliteit van een bekabeld systeem, dat zowel mobiel als vast te gebruiken is.

Microfoons die gepaired worden met een bepaalde ontvanger, zullen bij continu in- en uitschakelen altijd verbonden blijven met de ontvanger die in eerste instantie ingesteld is. Dit betekent dus ook dat het mogelijk is om continu microfoons te wisselen, bijvoorbeeld voor kleinschalige theaterproducties waar veel verschillende acteurs zijn, maar die nooit tegelijkertijd op het podium een microfoon nodig hebben. Creatief in- en uitschakelen van bepaalde zenders zorgt er zo voor dat u tijd bespaart met het wisselen van scènes. Om maar een voorbeeld te noemen.

Formaat en installatie

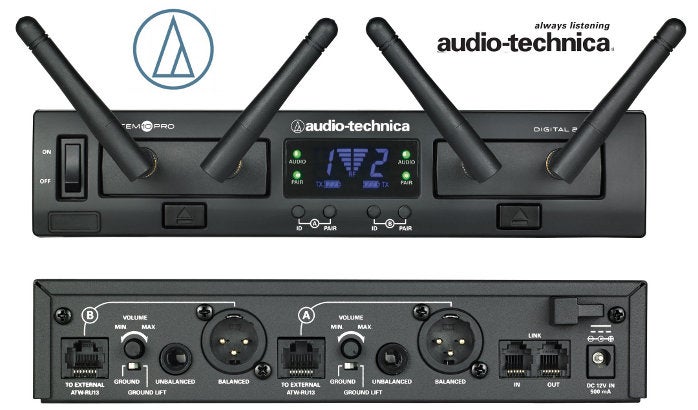

Elk ontvangst-chassis heeft een formaat van half 19-inch en heeft slots voor 2 ontvangst-cartridges. Dit houdt dus in dat u tot vier draadloze microfoonsystemen in een 19-inch, 1 HE ruimte kunt toepassen. Hierbij is het mogelijk om de ontvangers onderling te linken met RJ12 signaalkabel, die meegeleverd wordt. Tot wel 5 ontvangst-chassisdelen (10 ontvangers) kunnen onderling gelinkt worden.

Maar wat biedt nou het voordeel van het linken van de ontvangers? Voor het combineren van de antennes hoeft u het niet te doen, want in tegenstelling tot traditionele microfoonsystemen moeten wel alle ontvangstmodules aangesloten worden met de ontvangst-chassisdelen. Dit kan door ze direct in de chassisdelen te monteren, of juist bedraad te gebruiken met standaard CAT-5 kabel.

Het handige zit hem in het feit dat er met het linken een bidirectionele communicatie tussen de verschillende gebruikte systemen plaats kan vinden. Dit houdt in dat de systemen onderling continu de ruimte scannen, op zoek naar eventuele probleemgebieden binnen de 2.4 GHz band. Daarbij zorgen ze zelf continu voor eventuele backup-kanalen die vrij voor gebruik zijn en de minste kans op storing hebben.

De 2.4 GHz band is voor de System 10 PRO zender-ontvangercombinaties verdeeld in bepaalde kanalen. Stel dat uw vier aangesloten handheldmicrofoons heeft, die in ons voorbeeld op kanaal 1, 2, 3 en 4 zijn ingedeeld. En stel dat kanaal 4 opeens last heeft van storingen. Op het moment dat de ontvangers niet onderling communiceren, kan het zomaar voorkomen dat het systeem besluit om naar kanaal 2 te verhuizen, zeker als er op dat moment geen actief gebruikte verbinding is. Hierdoor worden juist extra storingen veroorzaakt. Daarom is er de mogelijkheid om met RJ12 kabel de ontvangers te linken, zodat ze onderling kunnen communiceren en elke zender-ontvangercombinatie kunnen verhuizen naar een vrij, nieuw kanaal mocht dat nodig zijn.

Verkrijgbaarheid systemen en onderdelen

U kunt het zo gek niet bedenken qua samenstelling, of Audio Technica heeft het als compleet product samengesteld. Zo zijn er systemen met handhelds, maar ook met dasspeld- en headsetmicrofoons. Of natuurlijk systemen zonder microfoon, voor bijvoorbeeld gitaristen of andere instrumenten (zoals bijvoorbeeld keyboards). Voor beginners die liever starten met kleine setups zijn er systemen met 1 chassis, 1 ontvanger en 1 microfoon, die uiteraard in een later stadium nog uitgebreid kunnen worden met losse ontvangst-cartridges en afzonderlijke microfoons.

Bestaande Wifi systemen

Heeft u meerdere apparaten die op Wifi 2.4 GHz werken? Of andere microfoonsystemen die op de 2.4 GHz band werken maar niet ingesteld kunnen worden? Dan raden wij altijd aan om die systemen als eerste in te schakelen en zo te zorgen dat deze in ieder geval operationeel zijn. De System 10 PRO units zullen op basis hiervan de kanalen die reeds in gebruik zijn (en mogelijk storingen veroorzaken) al gelijk overslaan en pas neerstrijken als ze een zo leeg mogelijk kanaal gevonden hebben. Hierdoor voorkomt u compabiliteitsproblemen en kunt u 2.4 GHz systemen van andere merken ook combineren mocht dit noodzakelijk zijn.

Audio Technica ATW-1301 1-kanaals bodypack systeem

Audio Technica ATW-1301/L draadloze dasspeld set

Audio Technica ATW-1302 1-kanaals handheld systeem

Audio Technica ATW-1311 2-kanaals bodypack systeem

Audio Technica ATW-1311/L draadloze dasspeld set

Audio Technica ATW-1312 2-kanaals bodypack handheld systeem

Audio Technica ATW-1312/L draadloze dasspeld set

Audio Technica ATW-1322 2-kanaals handheld systeem

Audio Technica ATW-RC13 ontvangst-chassis

Audio Technica ATW-RU13 draadloze ontvanger

Houd de productpagina's in de gaten voor actuele levertijden en prijzen.
